POSTAVLJANJE RADIJATORA
Radijatori IMAGO THERM mogu se izravno uključiti u sisteme centralnog grijanja (toplovodni sistem) do 3 bara.
Ogrijevni medij mora biti omekšana ili demineralizirana voda. S obzirom na korozijsku stabilnost primjena medija ovisi samo o vrelovodnim kotlovima i izmjenjivačima topline.
Voda koja se upotrebljava treba biti sa pH faktorom između 7 i 8, te tvrdoćom manjom od 150 F.
Radijatori IMAGO THERM pogodni su za prostorije sa boljom toplinskom izolacijom.
PRIMJENA
Radijatori IMAGO THERM mogu se izravno uključiti u sisteme centralnog grijanja (toplovodni sistem) do 3 bara.
Ogrijevni medij mora biti omekšana ili demineralizirana voda.
S obzirom na korozijsku stabilnost primjena medija ovisi samo o vrelovodnim kotlovima i izmjenjivačima topline.
Voda koja se upotrebljava treba biti sa pH faktorom između 7 i 8, te tvrdoćom manjom od 150 F.
Radijatori HOTLY LAND pogodni su za prostorije sa boljom toplinskom izolacijom.

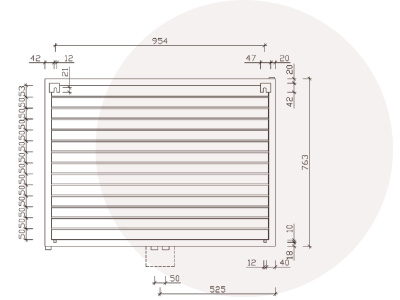

RADIJATOR
HORIZONTALNOG TIPA

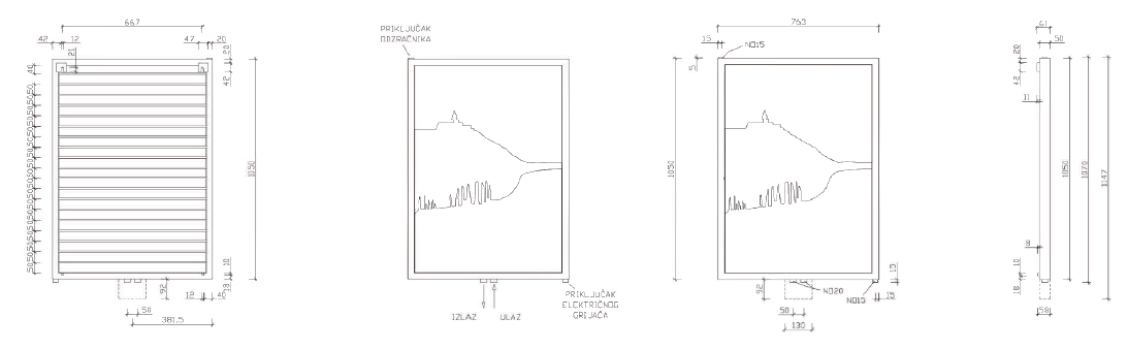

RADIJATOR VERTIKALNOG TIPA

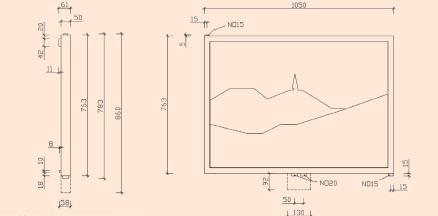

Tehnički podaci horizontalnog radijatora
| Širina | 1.050 mm |
| Visina | 763 mm |
| Visina preko svih priključaka | 860 mm |
Tehnički podaci vertikalnog radijatora
| Širina | 763 mm |
| Visina | 1.050 mm |
| Visina preko svih priključaka | 1.147 mm |
Zajednički tehnički podaci horizontalnog i vertikalnog radijatora
| Dubina | 50 mm |
| Dubina preko svih priključaka | 58 mm |
| Udaljenost između priključka polaznog ventila i prigušnice | 50 mm |
| Količina tekućine | 4,85 lit |
| Težina praznog radijatora | 26 kg |
| Maksimalni radni tlak | 3,0 bara |
| Maksimalni tlak kod ispitivanja propuštanja | 3,9 bara |
| Maksimalni tlak kod ispitivanja na čvrstoću | 5,1 bara |
| Maksimalna radna temperatura | 90 C |
| Dimenzije priključaka polaznog ventila i prigušnice | 3/4” (NO20) |
| Dimenzije priključka električnog grijača | 1/2” (NO15) |
| Dimenzije priključka odzračnika | 1/2” (NO15) |
